2.2.1土工格室在生態護坡中的應用
土工格室生態護坡是指在展開并固定在坡面上的土工格室內填充改良客土，然后在格室上掛三維植被網，進行噴播施工的一種護坡技術。利用土工格室為草坪植物生長提供穩定、良好的生存環境。采用土工格室生態，可使不毛之地的邊坡充分綠化，帶孔的格室還能增加坡面的排水性能。
1. 護坡型式與適用條件
各地區均可應用，特別是在有養護用水供應條件的干旱、半干旱地區能發揮其獨特優勢。
邊坡坡率不陡于1∶0.5的任何穩定黃土邊坡。當坡率緩于1∶1時，采用平鋪式生態護坡型式；當坡率陡于1∶1而緩于1∶0.5時，采用疊置式護坡型式（見圖2-3）。無論采用哪一種護坡型式，每級坡高不應超過10m。

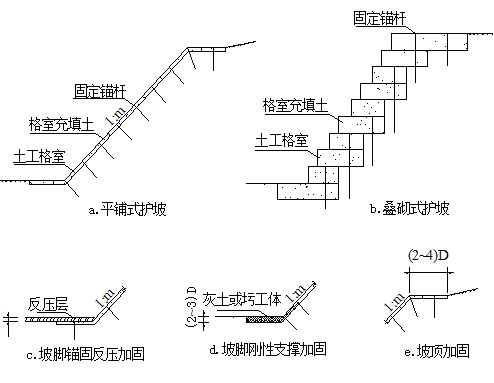

圖2-3 土工格室生態護坡設計型式斷面示意圖2. 設計計算方法
這里設計計算方法由平鋪式土工格室生態護坡型式推導得來，主要適用于平鋪式土工格室護坡。
（1）土工格室生態護坡的破壞模式
工程實踐表明，土工格室－種植土坡面防護體的破壞主要有兩種類型：①格室焊接部位剝離，引發格室－土體系的漸進破壞；②格室防護體系沿原坡面發生整體剪切下滑。
①格室焊接部位的剝離破壞
格室由焊接部位的釬釘固定于坡面。若釬釘數量偏少，或釬釘施工質量較差，則提供抗滑阻力的釬釘受力增大，傳遞到格室連接部位的局部應力增大，可觀察到該處出現明顯的塑性變形。當某個連接部位的局部應力超過其焊接點的剝離強度時，局部應力的重分布使得相鄰焊接點相繼破壞，導致周圍格室逐一散開，從而喪失對種植土的加固作用，坡面水流作用因而易在局部發生沖蝕。格室破壞主要受焊點的剝離強度控制。格室破壞引發的整個格室－土防護體系的破壞呈漸進性發展特征。
②格室－土體系整體剪切下滑破壞
當格室種植土防護體系的阻滑力不足以抵抗下滑力時，格室沿原坡面發生整體剪切下滑，致使邊坡腳部第一排格室底部上翹。從而，經排水孔滲入的水流將上翹的格式中的種植土掏空。當?shù)谝慌鸥袷冶惶涂蘸�，第二排格室開始上翹，并繼續被水沖掏。依次進行，最終使得格室－土體系的坡面防護作用完全實效。
上述土工格室生態護坡的破壞模式要求設計時需計算格室－土體系的抗滑穩定性、釬釘?shù)暮侠聿贾瞄g距、釬釘合理錨固長度。
（2）穩定系數計算
對土工格室加固邊坡進行力學設計分析時，須將土工格室、格室固定釬釘和格式充填土作為一個整體結構物來考慮。充填種植土的土工格室在坡面上的受力情況見下圖（如圖2-4）。
以單位寬度坡面土工格室為研究對象，則坡面格室下滑力為
F = G sinβ=γtL sinβ
式中 L ——坡長，m；
G ——種植土加土工格室的平均重度，kN/m3；
t ——種植土的深度，與格室深度相同，m；
β——坡角，°
坡面格室的總抗滑力為
坡面土工格室防護體的安全系數為
K = R/F （要求K≥1.5）
式中：Ra ——坡腳處土工格室提供的被動阻力或抗滑阻力，kN；
Rs ——格室－土系統在坡面的抗滑力，kN；
Rj ——釬釘傳遞的附加阻力，kN。
其中
式中：c——充填土與基土界面上的粘聚力，kPa；
φ——充填土與基土界面上的內摩擦角，°；
kp——被動土壓力系數。
fj——單位深度格室焊接點的剝離強度，kPa/m；
s——釬釘沿坡面縱向方向布置間距，m；
w——釬釘沿坡面橫向方向布置間距，m。

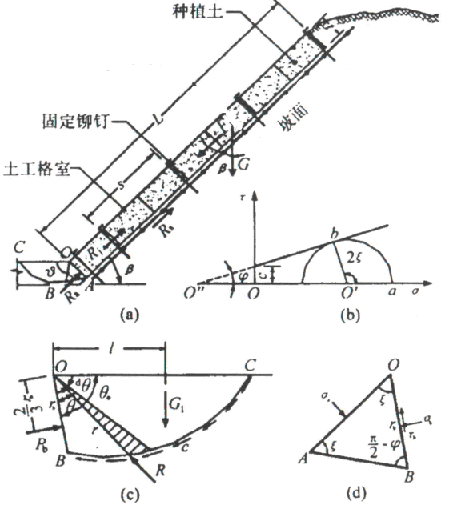

圖2-4 邊坡坡面格室－土系統受力分析圖（3）釬釘布置間距、錨固長度及抗拔力確定
①釬釘間距
由上文穩定系數計算公式可導出釬釘最大布置間距應滿足下式：
式中符號代表含義與上文安全系數計算相通。安全系數取值為K≥1.5。
②釬釘錨固長度
釬釘?shù)牧W(xué)性質屬側向受力。釬釘錨固段最小長度為：
式中符號代表含義與上文安全系數計算相同。安全系數取值為K≥1.5。此外，考慮到釬釘錨固的其他因素，錨固深度深入基土不得小于0.75m。固定釬釘應按格室間距的倍數交錯布置。
釬釘總長為： hs = h+t
③釬釘抗拔力
釬釘?shù)臉O限抗拔力取決于土層對于錨固段砂漿產生的最大摩阻力。則釬釘?shù)臉O限抗拔力為：
T =πDhτ
式中：D——釬釘鉆孔的直徑；
τ ——錨固段周邊砂漿與孔壁的平均抗剪強度(kPa)。
抗剪強度除τ取決于地層特性外，還與施工方法、灌漿質量等因素有關，最好進行現場拉拔試驗確定釬釘?shù)臉O限抗拔力。在沒有實驗條件的情況下，對于黃土可取值為60~130kPa。
