無紡布格室邊坡防護的穩定性計算 http://www.shengtaireli.cn 泰安市科閏新材料有限公司 更新時間：2016-06-27
根據斜率的陡度和原位補土參與，中間插楔使用，以確保穩定和避免無紡布格室的上部分的超載。
一個非常簡單的，基本的計算應進行，其中涵蓋了大部分通常的應用程序。它確定需要確保在填充的穩定力斜率在靜態的情況下，考慮到之間的摩擦原位材料的斜率和填充的。

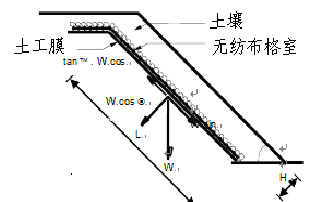

沿坡剪切力F =平行于坡面的的填充物重量—摩擦。
每平方米坡面：
F = W*sinβ - tanδ * W*cosβ（kn/m）
W = H . γS （kn/m）
給定：F = H . γS (sinβ – tanδ . cosβ) (kN/m)
式中：
F= shear force (per m2 ) (kN/m)
W= weight of the fill of the Armater (per m2 ) (kN/m)
H= thickness of the layer of fill （m）
VS= unit weight of the water saturated fill (kN/m)
β= angle of slope (°)
δ= angle of friction at the interface in-situ surface - fill soil (°)
無紡布格室的標準高度有0.10米和0.12米的平均填充高度。用平均單位重量20kn/m3的填充物。
這里：F =2.4（sinβ - tanδ.cosβ）（KN/ M）
F負值表示該摩擦足以保持在適當位置的填充材料，沒有中間的釘子。無紡布格室則加強了填充和控制侵蝕。
縫合無紡布格室的抗拉強度P是一個固定值，提供安裝在12.5米寬度的材料，按照規格：1.5千牛/0.10米和短期接縫強度1.75千牛/0.10米無紡布的拉伸強度，可以計算出短期（或最終）縫合無紡布格室的斷裂載荷。
當無紡布格室很好用搭扣和足夠堅硬的鋼筋錨固引腳足夠穩定的土壤，那么短期內斷裂負荷=每個固定點1.73千牛。
每個固定點的容許設計負荷=1.15kN為高度0.10米。
中間錨固點的數目N需要確保穩定等于剪切力F除以允許的設計荷載：N= F/ P= F/1.15（錨釘/平方米）
這意味著使用該帶扣，使得能夠固定無紡布格室到錨固點，沒有載荷傳遞到頂部的錨固擱板：充足的牽制允許對長陡坡使用！
對于平均填充，與摩擦與δ斜率= 25°和角度γS= 20千牛/立方米的水飽和單位重量，這導致以下需要中間錨固點的數字：
|
Slope
(V:H)
|
Angle
β
|
No. of anchors
2
N per m
|
Anchoring density
|
|
1:3
|
18.4 °
|
0
|
0
|
|
1:2
|
26.6 °
|
0.1
|
2
1 anchor/ 10m
|
|
1 : 1.5
|
33.7 °
|
0.5
|
2
1 anchor/ 2m
|
|
1:1
|
45 °
|
1.0
|
2
1 anchor/ 1m
|
|
3:2
|
56.3 °
|
1.5
|
2
1 anchor/ 0.67m
|
當計算表明，不需要或有限中間牽制，以確保穩定性，我們推薦使用
最低每4平方米1錨，以防止在灌裝過程中無紡布格室控制，伸長率參差不齊。
